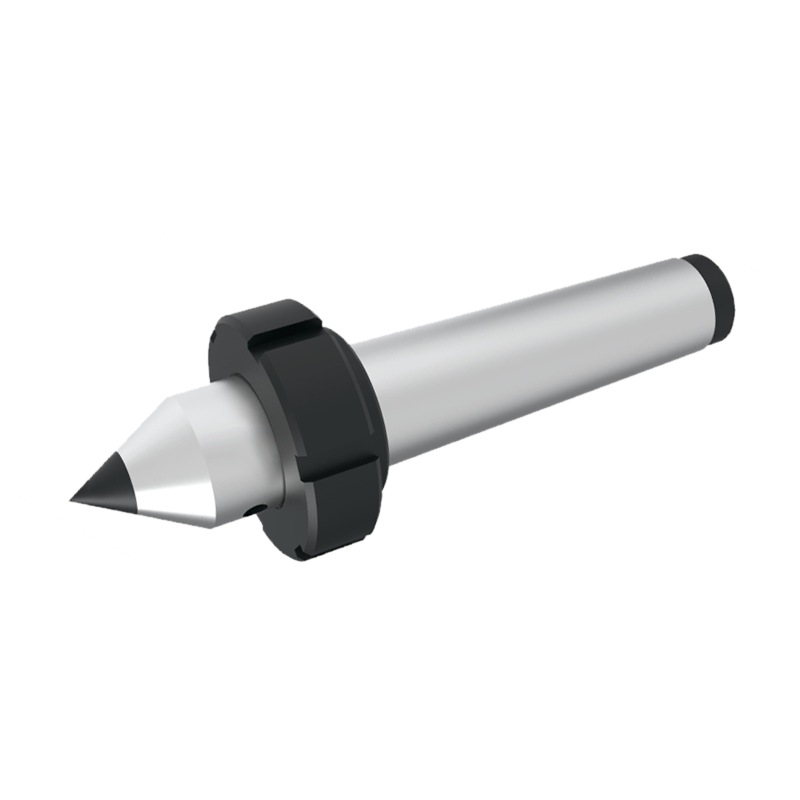

类型：固定式系列
**主体材料为低淬透性渗碳钢低。
**轴头部镶嵌优质钨钢，硬度 HRA93-94。
适用于高精密轴心研磨加工。

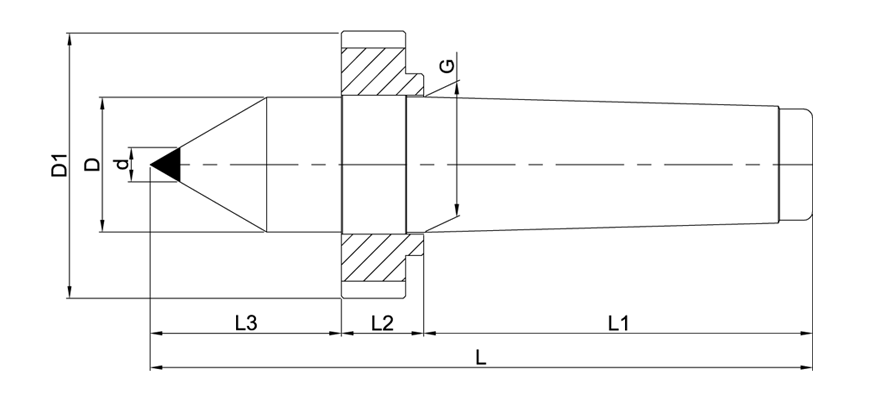

规格 / Specification 单位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
d | D | D1 | L | L1 | L2 | L3 | G |
精度(mm) |
|---|---|---|---|---|---|---|---|---|---|
| GM-3 | 10 | 24 | 50 | 140 | 83 | 16 | 41 | 23.825(MT3) | 0.003 |
| GM-4 | 15 | 32 | 60 | 175 | 105.5 | 24 | 45.5 | 31.267(MT4) | 0.003 |
| GM-5 | 18 | 45 | 80 | 218.5 | 134 | 26 | 58.5 | 44.399(MT5) | 0.003 |
