品牌/Brand：NTH
精密筒夹夹头内藏高速回转缸
产品型号完整，有5C型、16C型、B42型、B60型、B80型筒夹夹头可以选用
最大夹持径可达80mm(JAP210-B80)
先进轴承设计，高转速低温升
节省安装油压回转缸、油箱、油压帮浦等设备成本
高转速3600RPM（JAP206-5C）
加大活塞面积，夹持力强大
夹头本体半密封设计，高度防水防尘（切削水不可直接冲向夹头本体）
Precision collet chuck with built-in rotary air cylinder.
No need to install an extra cylinder, a draw tube or an air feeder.
Chuck models for 5C, 16C, B42, B60 or B80 collets.
Chucks are with through hole for bar parts.
Self-lock design on the close side to offer high safety.
High resistance to coolant fluid and chips penetration.
JAP200产品简介 Introduction
JAP200回转缸内藏气压筒夹夹头提供用户安装筒夹夹头系统时极大的方便性。用户只需要准备方法连接盘与压缩空气源，即可以快速的完成筒夹夹头系统的安装工作，并即刻展开加工作业。
与传统的筒夹夹头系统相较，选用JAP200气压筒夹夹头可以节省油压回转缸、油压帮浦、油冷却设备等安装步骤与设备成本，因此能带给用户极大的成本效益。
JAP200高转速可达3600RPM（JAP206-5C），是一款高階高性能的气压筒夹夹头。有中空通孔，可搭配自动送料系统工作以提升生产效率。目前JAP200已广泛应用于数控车床或加工专用机的工件夹持系统，传统机床改装夹持自动化，或是安装于数控加工中心的四轴/五轴实现夹持自动化等应用。
NTH JAP200 Cylinder Integrated Air Collet Chuck provides you with irreplaceable convenience to set up your power collet chuck system. JAP200 Collet Chuck integrates itself a high speed rotary cylinder, saving you from installing an extra cylinder, a drawtube or an air feeder. With its real front-mounting design, the installation for a power collet chuck system is revolutionarily easier than ever.

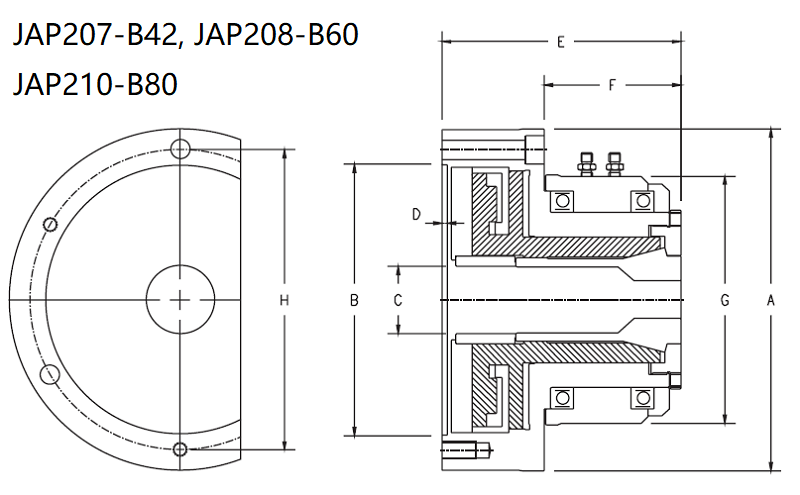

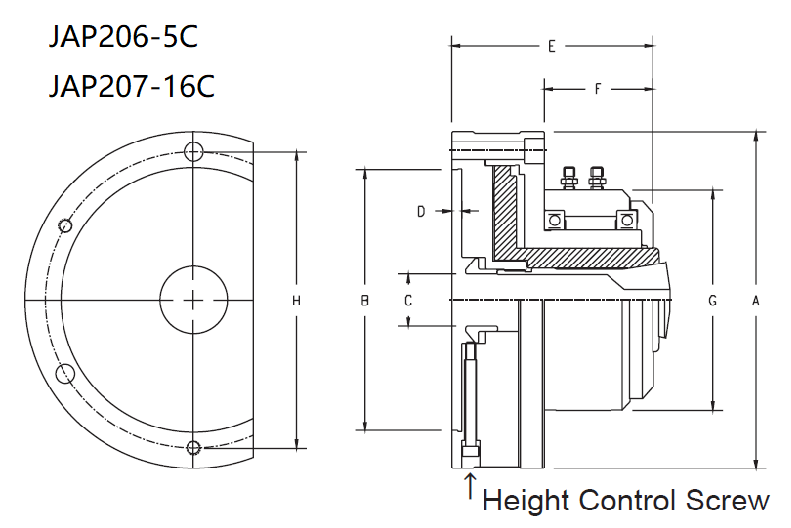

JAP200气压筒夹夹头 产品尺寸及性能规格 Specification
| 型号/ Model | JAP206-5C | JAP207-16C | JAP207-B42 | JAP208-B60 | JAP210-B80 |
|---|---|---|---|---|---|
| A | 168（6.61〞） | 203(7.99〞) | 197(7.76〞) | 214(8.43〞) | 247(9.72〞) |
| B | 130（5.12〞） | 160(6.30〞) | 155(6.10〞) | 170(6.69〞) | 200(7.87〞) |
| C | 26（1.02〞） | 40(1.57〞) | 42(1.65〞) | 60(2.36〞) | 80(3.15〞) |
| D | 4.5（0.18〞） | 4.5(0.18〞) | 4.5(0.18〞) | 4.5(0.18〞) | 5.0(0.20〞) |
| E | 101（3.98〞） | 113(4.44〞) | 138(5.43〞) | 148(5.83〞) | 151(5.94〞) |
| F | 55（2.17〞） | 65(2.56〞) | 77(3.03〞) | 85(3.35〞) | 80(3.16〞) |
| G | 116（4.57〞） | 136(5.35〞) | 146(5.76〞) | 164(6.46〞) | 197(7.76〞) |
| H(P.C.D) | 147（5.79〞） | 176(6.93〞) | 172(6.77〞) | 186(7.32〞) | 226(8.90〞) |
|
安装螺丝孔
Mounting bolts
|
4H-M8(前锁Front) |
3H-M10(前锁Front) 3H-M10(后锁Rear) |
3H-M10(前锁Front) 3H-M10(后锁Rear) |
3H-M10(前锁Front) 3H-M10(后锁Rear) |
6H-M10(前锁Front) |
|
工作筒夹
Working collet
|
5C筒夹（美规） 5c COLLET (ANSI) |
16C筒夹（美规） 16c COLLET (ANSI) |
B42筒夹Collet (DIN6343 173E) |
B60筒夹Collet (DIN6343 185E) |
B80筒夹Collet (DIN6343 193E) |
|
**转速
Max RPM
|
3600 | 2800 | 2500 | 2000 | 1500 |
|
工作气压
Air Pressure
|
3-8kg/cm² (43-114psi) |
3-8kg/cm² (43-114psi) |
3-8kg/cm² (43-114psi) |
3-8kg/cm² (43-114psi) |
3-8kg/cm² (43-114psi) |
|
最大夹持径
Max clamping dia
|
26mm(1.02〞) | 40mm(1.57〞) | 42mm(1.65〞) | 60mm(2.36〞) | 80mm(3.15〞) |
|
活塞面积
Piston Area
|
130cm²(20.2in²) | 155cm²(24.0in²) | 280cm²(43.4in²) | 304cm²(47.6in²) | 356cm²(55.2in²) |
| 夹持力 Clamping force | 3465kgf@7kg/cm² (7623lbf@100psi) | 4078kgf@7kg/cm² (8971lbf@100psi) | 5572kgf@7kg/cm² (12258lbf@100psi) | 6072kgf@7kg/cm² (13358lbf@100psi) | 7040kgf@7kg/cm² (15450lbf@100psi) |
|
产品净重
N.W.
|
10kgs(22lbs) | 14kgs(31lbs) | 17kgs(37lbs) | 21kgs(46lbs) | 32kgs(71lbs) |
保留技术更改的权利,恕不另行通知 Subject to technology changes without prior information
非标需求可定做 Non-standard requirements can be made
