品牌/Brand：NTH
搭配美规5C/16C筒夹工作
5C筒夹最大径26mm16C Collet: max. capacity 40mm.

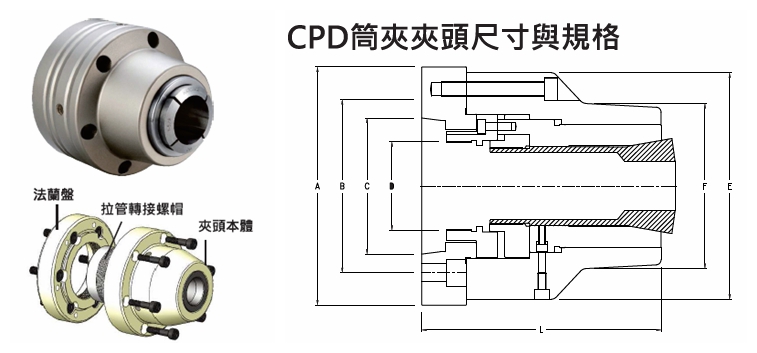

| 型号/Model | CPD-5CA5 | CPD-5CA6 | CPD-16CA5 | CPD-16CA6 |
|---|---|---|---|---|
| 主轴鼻端 Spindle nose | A2-5 | A2-6 | A2-5 | A2-6 |
| A | 138（5.43〞） | 158（6.22〞） | 138（5.43〞） | 158（6.22〞） |
| B(P.C.D) | 104.8（4.13〞） | 133.4（5.25〞） | 104.8（4.13〞） | 133.4（5.25〞） |
| C | 82.6（3.25〞） | 106.4（4.19〞） | 82.6（3.25〞） | 106.4（4.19〞） |
| D 转接拉管 Draw tube thread | M73*P1.5 | M73*P1.5 | M91*P1.5 | M91*P1.5 |
| E | 100（3.94〞） | 100（3.94〞） | 138（5.43〞） | 138（5.43〞） |
| F | 78（3.07〞） | 78（3.07〞） | 90（3.54〞） | 90（3.54〞） |
| L | 123（4.84〞） | 125（4.92〞） | 145（5.71〞） | 148（5.83〞） |
| 安装螺丝 Screw | 6H-M10 | 6H-M12 | 6H-M10 | 6H-M12 |
| 工作筒夹 Collet |
5C筒夹 （最大夹26mm) |
5C筒夹 （最大夹26mm) |
16C筒夹 （最大夹40mm) |
16C筒夹 （最大夹40mm) |
| 拉管允许推力 Max. Pull force | 1800kgf (3900lbf) | 1800kgf (3900lbf) | 2300kgf (5060lbf) | 2300kgf (5060lbf) |
| **转速 Max RPM | 6000 | 6000 | 5000 | 5000 |
| 产品净重 N.W | 8.0kgs (17.6lbs) | 9.0kgs (19.8lbs) | 10.0kgs (22lbs) | 12.0kgs (26.4lbs) |
CPD筒夹夹头出厂时随附一只半加工的拉管转接螺帽，客户可以依照机床主轴现有的拉管尺寸加工拉管螺帽
NTH offers a blank drawnut when shipping the chuck. Customer s could thread the drawnut according to the drawtube of the machine.
保留技术更改的权利,恕不另行通知 Subject to technology changes without prior information
非标需求可定做 Non-standard requirements can be made
